一、三相电表接入总闸怎么接线
1、三相电表直接接入式：
直接接入式也称为直通式接线，是在负载功能电表允许的范围内就可以直接接入，也就是电表的电流规格能够满足用户的需求，就可以使用该方法。（1）1、2称之为U，是三相四线电表的火线，接到A相进线端，3接到A相出线端；
（2）4、5称之为V，是三相四线电表的火线，接到B相进线端，6接到B相出线端；
（3）7、8称之为W，是三相四线电表的火线，接到C相进线端，9接到C相出线端；
（4）A、B、C三相出线端接负载；
（5）10接零线，接后面的接线。

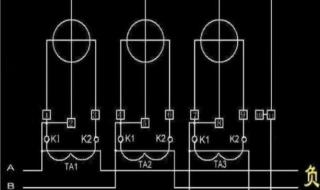

2、三相电表经互感器接入式：
三相电表测量大电流的单相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流换成小的电流，即电能表能承受的电流，然后再进行计量。（1）1、4、7要接到电流互感器二次侧的S1端，就是电流的进线端；
（2）3、6、9要接到电流互感器二次侧的S2端，就是电流的出线端；
（3）2、5、8分别接到A、B、C三相电源；
（4）10是接零线，一般为了安全起见，一定要将电流互感器S2端连接后接地。
注意事项： 各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3是一组；4、5、6 是一组；7、8、9 是一组。
3、三相电表经电流、电压互感器接入式：
三相电表测量大电流和大电压时，因为电压和电流很大，不能直接接入，应使用电压和电流互感器进行电压、电流变换，把大电压、大电流换成小电压、小电流，即电能表能承受的电压、电流，再进行计量。
（1）1、4、7要接到电流互感器二次侧的S1端，就是电流的进线端；
（2）3、6、9要接到电流互感器二次侧的S2端，就是电流的出线端；
（3）2、5、8分别接到电压互感器；
（4）10要接零线，并且与电压互感器一起接地；
二、华立三相四线电表正确接法
华立三相四线电表的正确接法如下：
1. 首先，需要确认电表的额定电压和额定电流，以及所要接入的电路的电压和电流。
2. 根据电表额定电流和电路电流的大小，选择合适的电线截面积。一般来说，三相四线电表的电线截面积应该大于等于电表额定电流。
3. 将电表的U、V、W三个相线分别接入三相电路的对应相线上，接线顺序可以随意。
4. 将电表的N线接入电路的零线上，接线顺序需要与三个相线的接线顺序保持一致。
5. 确保所有接线牢固可靠，无松动现象。
6. 对电表进行功能测试，确保各项功能正常。
需要注意的是，华立三相四线电表的接线需要符合国家标准和安装要求，否则可能会影响电表的测量精度和安全性。为了保证接线质量，最好由专业的电工进行接线。
三、三相四线电表零线怎么接
1、三相四线电表的零线接法如下：
2、首先，将电表的零线接到电源系统的中性线上，通常中性线是蓝色的。
3、然后，将电表的三个相线分别接到电源系统的三个相线上，通常相线是红、黄、蓝三种颜色。
4、最后，将电表的接地线接到接地系统上，通常接地线是绿色或者黄绿相间的。
需要注意的是，在接线之前，一定要确保电源系统已经切断电源，并且在接线过程中要按照正确的接线方法进行操作，以免发生安全事故。如果您不熟悉电气知识，建议您请专业人士进行操作。
四、三相四线电表正确与错误接法
三相四线电表连接固定，正确接法应该是三相四线系统中AB、BC、CA三个相线依次连接电表的A、B、C三个相位线，同时连接电表的下行线PE线和零线N线。
如果错误接法，可能会导致电表不工作或者测量结果偏差较大。
为了避免错误接法，应该在接线前仔细阅读电表说明书，或者请专业电工安装。
五、三相四线电子式电能表如何安装接线喃
三相四线电表市面上常见的2种接法，一种是电流比较小的情况下直接接入，一种是电流过大时需要加互感器。
1、直接接入：147三个点和258三个点对应连在一起，上面有连接片。最后的10接零线。
2、带有电流互感器的接线：电表的147三个点接三个电流互感器的S1点，369三个点接电流互感器的S2点，并且三个S2连一起接地。258接ABC三相，最后一个点接零线。注意这个时候接点上是没有连接片的。
